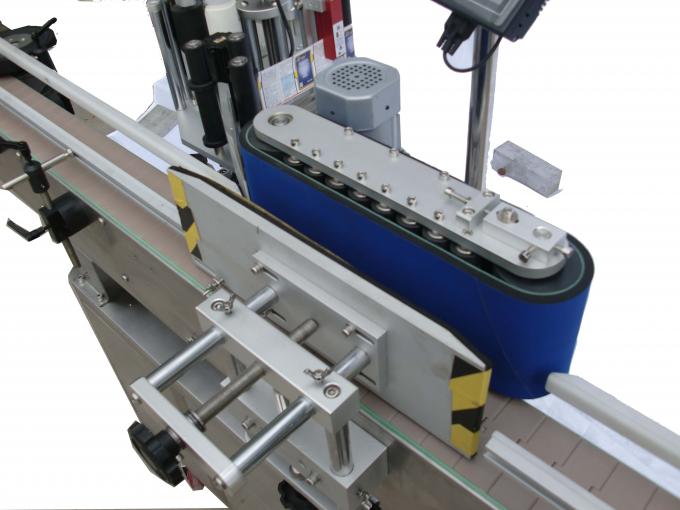

Plc מכונת יישום משטח תווית משטח מותג יפני מפורסם של מיצובישי

תיאור מוצר מפורט

ספק כוח:	220V 50 / 60HZ 0.75KW	גובה החפץ:	30-200 מ"מ
רוחב האובייקט:	20-200 מ"מ	גובה התווית:	15-180 מ"מ
אורך התווית:	25-300 מ"מ	דיוק התיוג:	± 1 מ"מ (לא כולל שגיאת אובייקט ותווית)
מפתח 1:	יישום תווית	מפתח 2:	מכונת תיוג כוס
מפתח 3:	מכונת תיוג שטוחה	שֵׁם:	PLC יפני מפורסם MITSUBISHI מותג משטח תווית משטח שטוח עם אובייקט לזהות עין קסם

מוליך תווית עם רוחב 20-200 מ"מ רוחב עם תווית הצד העליון והאחורי

פרמטרים טכניים

שֵׁם	מוליך תווית עם רוחב 20-200 מ"מ רוחב עם תווית הצד העליון והאחורי
מהירות תיוג	20-200 יחידות / דקה
גובה האובייקט	30-200 מ"מ
עובי האובייקט	20-120 מ"מ
גובה התווית	15-110 מ"מ
אורך התווית	25-300 מ"מ
רולר תווית בקוטר פנימי	76 מ"מ
רולר תווית קוטר חיצוני	300 מ"מ
דיוק התיוג	± 1 מ"מ
ספק כוח	220V 50 / 60HZ 0.75KW
צריכת גז של מדפסת	5 ק"ג / מ"ר (אם הוסף מכונת קידוד)
גודל מכונת התיוג	1600 (L) × 550 (W) × 1600 (H) מ"מ
משקל מכונת התיוג	150 ק"ג

תְצוּרָה:

לא.	חֵלֶק	מותג	כַּמוּת
1	PLC	מיצובישי (יפן)	1
2	ממיר ראשי	DANFOSS (דנמרק)	1
3	HMI	WEINVIEW (טייוואן)	1
4	מנוע תווית סרוו	דלתא (טייוואן)	1
5	נהג מנועי לתיוג סרוו	דלתא (טייוואן)	1
6	מנוע מסוע	HY (טייוואן)	1
7	תיבת הילוכים מנועית	HY (טייוואן)	1
8	מנוע דיבר	GPG (טייוואן)	1
9	תיבת הילוכים מוטורית	GPG (טייוואן)	1
10	אובייקט לזהות עין קסם	OMRON (יפן)	1
11	סיב אופטי	OMRON (יפן)	1
12	תיור תווית לזהות עין קסם	LEUZE (גרמניה)	1

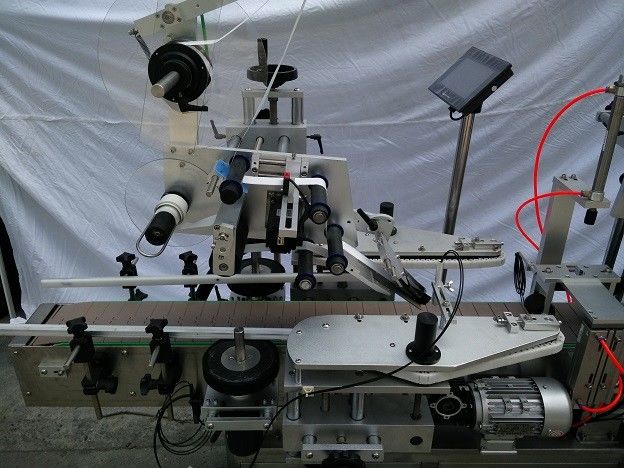

תווית מסגרת ראשית:

מכונת תיוג זו היא החלקים החשובים ביותר כדלקמן, לחלקים שונים יש שימוש שונה. על פי המפרט, אנו יכולים להתאים את מיקום התווית .3 שלבים להתאמת הגובה

1. כוונן את גלגל היד המתכוונן לגובה כדי להרים ולמטה את המסגרת הראשית.

2. שחרר את ידית ההידוק האוניברסלית במהלך התאמת העבודה, והדק אותה בסיום.

3. כוונן את הקילוף ממצב הלוח עד שהוא 2-3 מ"מ לפיסת העבודה.

4. כוונן את גלגל הכוונון הימני / שמאלי (ציור 3) כדי להזיז את המסגרת הראשית כך שתתאים ליצירת העבודה.

5. באמצעות התאמת מיקום המסגרת הראשי, אתה יכול גם להתאים את קילוף מיקום הלוח בהתאם ליצירת העבודה.

תָג: מכונת מדבקות תיוג, מוליך תווית שטוח
